Werkzeugbau
Spritzgussformen Hersteller mit eigener Werkzeugfertigung
Werkzeug und Serie aus einer Hand: Wir konstruieren die Form, fertigen sie im eigenen Werkzeugbau und erproben sie auf der Maschine, auf der später Ihre Serie läuft. Nachkorrekturen nach der Bemusterung erfolgen ohne externe Schnittstelle.
- 1 – 16 Kavitäten
- Formgröße bis 600 × 600 mm
- Kalt- und Heißkanaltechnik
- Antwort innerhalb von 24 Stunden
| Formgröße | bis 600 × 600 | mm |
|---|---|---|
| Kavitätenzahl | 1 – 16 | |
| Formnestlebensdauer | bis 1.000.000 | Schuss |
| Stahlgüten | 1.2311 / 1.2343 / 1.2083 | |
| Fräsgenauigkeit | ± 0,01 | mm |
| Werkzeugkonzept | Kalt- oder Heißkanal |
Leistungsumfang
Leistungen im Werkzeugbau
Werkzeugkonstruktion
Auslegung von Trennebene, Anspritzpunkt, Entlüftung und Kühlung anhand Ihrer 3D-Daten.
Zerspanung & Erodieren
Fräsen mit Genauigkeiten bis ± 0,01 mm, Senk- und Drahterodieren für scharfe Innenkonturen.

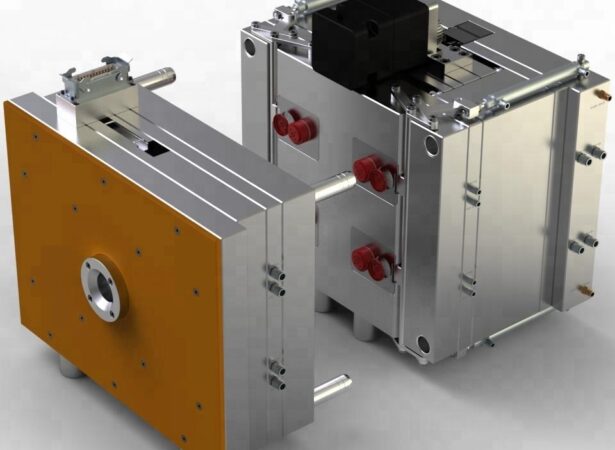

Kalt- oder Heißkanal
Angusssystem passend zu Werkstoff, Wandstärke und Anschnittposition — inklusive Nadelverschluss auf Wunsch.
Erprobung & Nachkorrektur
Abmusterung mit Maßprotokoll, anschließend Korrekturschleifen bis zur Freigabe.
Oberflächen nach Musterplatte
Polieren, Strahlen und Ätzen nach vereinbarter Referenz (z. B. VDI-Stufen).
Werkzeugübernahme
Prüfung, Instandsetzung und Weiterbetrieb vorhandener Kundenwerkzeuge inklusive Zustandsbericht.

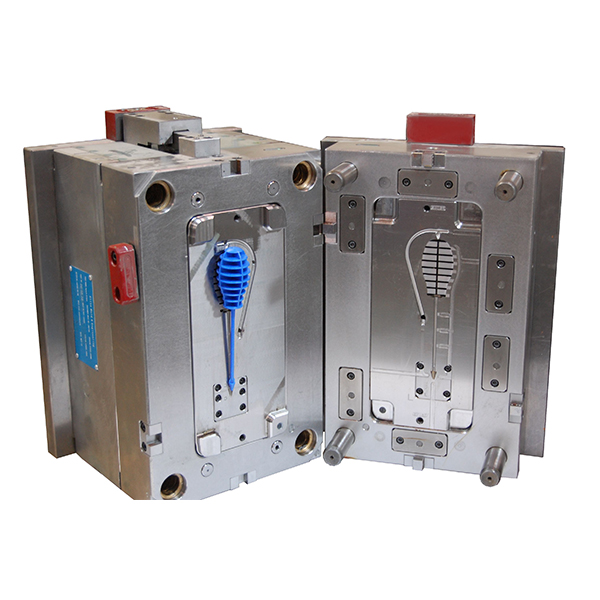

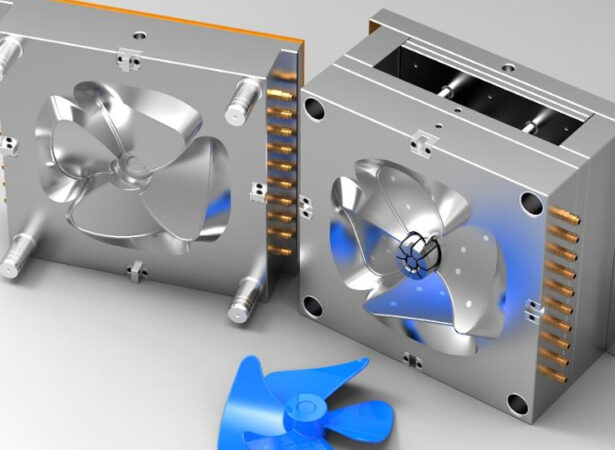

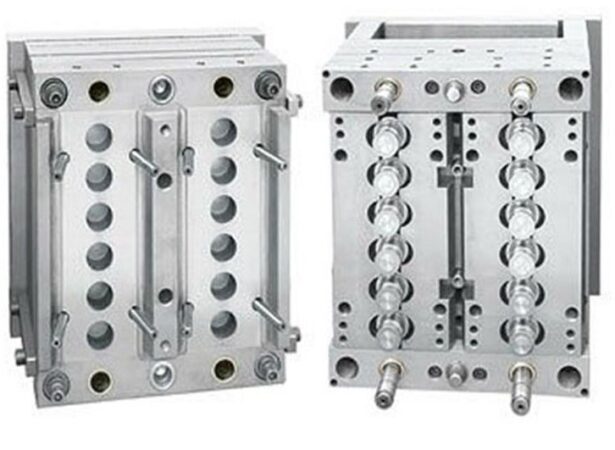

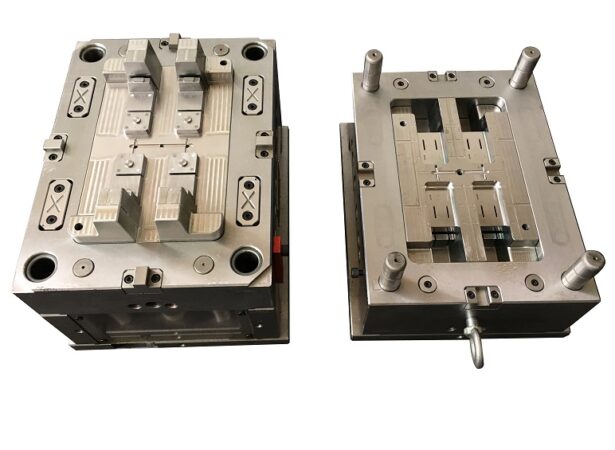

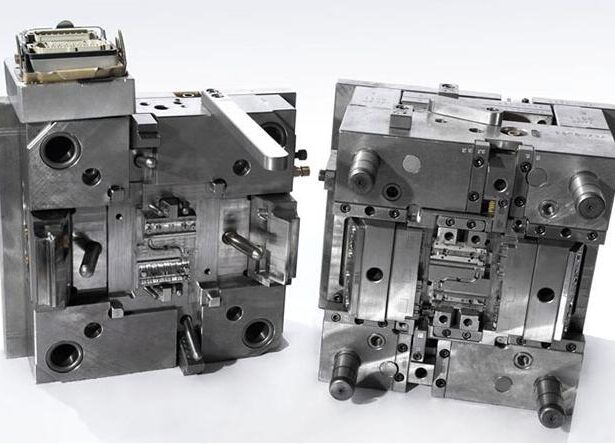

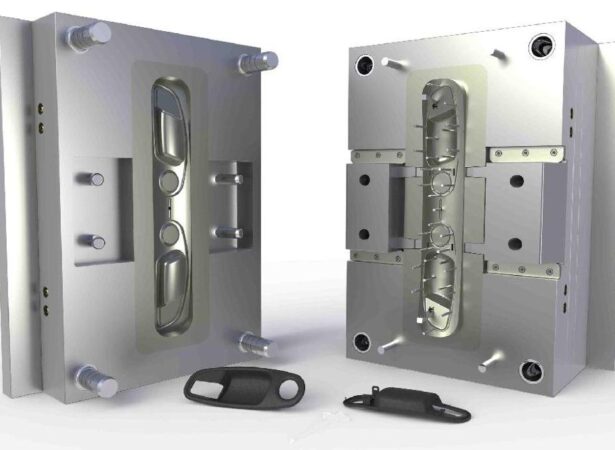

Werkzeugbeispiele
Werkzeugkonzepte aus unserem Portfolio
Ausschnitt realisierter und konstruierter Werkzeuge: Kavitätenzahl, Anspritzung und Mechanik richten sich nach Bauteil und Stückzahl.
Ablauf
Vom Datensatz zur Lieferung
- 01
Datenprüfung
Bewertung von Entformungsschrägen, Wandstärkenverlauf und Hinterschnitten.
24 Stunden
- 02
Werkzeugkonzept & Angebot
Kavitätenzahl, Schieberkonzept, Angusssystem und Stahlgüte werden festgelegt und bepreist.
2 – 5 Tage
- 03
Konstruktion & Freigabe
Sie erhalten die Werkzeugzeichnung zur Freigabe, bevor Stahl bestellt wird.
1 – 2 Wochen
- 04
Fertigung & Montage
Zerspanung, Erodieren, Härten, Montage und Dichtheitsprüfung der Kühlkreise.
4 – 8 Wochen
- 05
Abmusterung & Freigabe
Erstmuster mit Maßprotokoll, Korrektur, Serienfreigabe.
1 – 2 Wochen
Platzhalter
Werkzeugzeichnung als anonymisiertes Beispiel
Nur mit Kundenfreigabe veröffentlichen.
Weiterlesen
Passende Leistungen
Häufige Fragen
Fragen zu Spritzgussformen
Angebotsanfrage
Angebot innerhalb von 24 Stunden
Senden Sie uns Ihre Zeichnung oder Ihre Anforderungen. Wir prüfen die Machbarkeit und melden uns mit einem konkreten Angebot.
